WinAudioMLS bietet verschiedene Zusatzmodule für spezielle Anwendungen an. Diese Module sind nicht im normalen Lieferumfang enthalten, sondern können im Rahmen eines Upgrades erworben werden.

Um Ihnen die Auswahl zu vereinfachen und übersichtlicher zu gestalten, haben wir für verschiedene typische Anwendungen die sinnvollen Kombinationen zusammengefaßt.  (Anwendungen)



Wir bieten auch Komplettpakete für verschiedene Anwendungen zu besonderen Konditionen:





Hohe Auflösung

192kHz 24Bit Unterstützung durch ASIO für Messungen mit hoher Genauigkeit
64-Bit FFT mit sehr hoher Genauigkeit

WinAudioMLS unterstützt die DS2200 sowie die neue Stingray (DS1M12) USB measurement Karte von  www.usb-instruments.com Dies erlaube eine analoge Bandbreite von DC bis 250kHz  bei einer Abtastrate von 1MHz. mehr...

Automatische Tests zur Qualitätssicherung

Produktionstest und Qualitätssicherung mehr...

Automatisierung von  WinAudioMLS durch Skripte

Raumakustik

Objektive Messung der Sprachübertragungsqualität mit STI und RASTI gemäß IEC60268-16

Nachhallzeit Messung mit Chirp / MLS gemäß DIN 3382

Spezielle Meßfunktionen

bis zu 64 Kanäle mehr...

Automatische Messung von Richtdiagrammen mit dem motorbetriebenen Drehteller von Outline mehr

Frequenz-Durchlauf
Pegel-Durchlauf
Meßprotokoll für Langzeitmessungen (data-logger)

Unterstützung von Steinberg VST plug-ins. WinAudioMLS kann VST Effekt -plug-ins verwenden.  mehr

Geschwindigkeitsanalyse weit über die traditionelle "wow&flutter" Messung mehr...



Filter

1/1 -1/32 Oktavanalysator mir normierten Frequenzen
Filter Designer zum Entwurf von Tiefpass, Hochpass, Bandpass, Bandsperre mit frei definierbaren Grenzfrequenzen
1/3 Oktav Filterbank

RIAA (und inverses) Filter für den Analyzer und den Generator. Dieses Plug-in ist ideal für Messungen an Vorverstärkern und Plattenspielern. Sie können die Filter auch auf .wav Dateien anwenden.

1kHz Bandsperre

Messung der Lautstärke/ Lautheit

Pegel Monitor für Langzeitmessungen mit frei wählbarer Mittelungszeit mehr...

Messung der Lautheit (Sone) gemäß DIN 45631  ISO 532B
Für die Messung der Lautheit in Sone bieten wie ein Komplettpaket an.

Bestimmung der Tonhaltigkeit von Geräuschen und Ermittlung eines Tonzuschlages für die Beurteilung von Geräuschimmissionen gemäß DIN45681. mehr

Visualizierung

3D Echtzeit Darstellung. Weitere Informationen
Vectorscope auch als Goniometer bezeichnet zur effizienten Überwachung von Stereo-Signalen







Frequenz Durchlauf

Mit diesem Modul können Sie automatische Frequenzdurchläufe durchführen. Anwendungen sind z.B. die Messung des Klirrfaktors über der Frequenz.

WinAudioMLS steuert den Signalgenerator und mißt dabei die folgenden Parameter.

  • Spitzenpegel und gemessene Frequenz
  •  Gesamtpegel
  •  THD+N
  • THD
  • Pegel jeder einzelnen Harmonischen (optional)

WinAudioMLS stellt bei dem Generator die gewünschten Frequenzen ein. Dann wartet WinAudioMLS eine einstellbare Zeit bis das Signal eingeschwungen ist, führt eine Messung durch und stellt die nächste Frequenz ein. Sie können die Start und Stopfrequenz vorwählen, die Anzahl der Schritte und die Zeit für jeden Schritt. Die Stopfrequenz kann auch kleiner als die Startfrequenz sein für einen negativen Durchlauf.

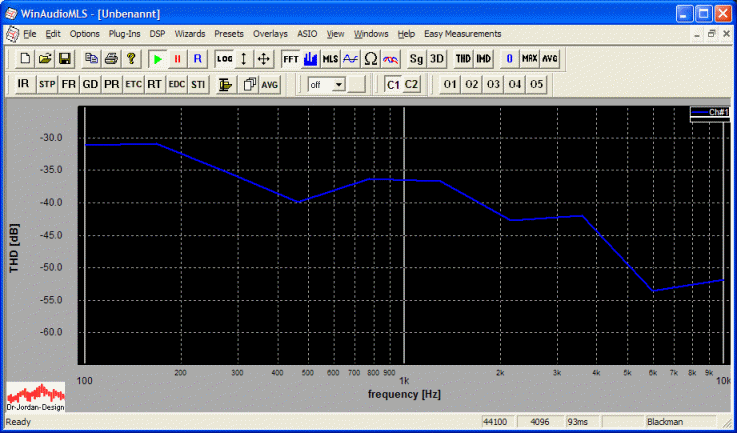

Die Ergebnisse werden grafisch dargestellt. In diesem Fall wurde THD über der Frequenz gemessen.







Die Meßwerte werden in eine Datei geschrieben (’frequency.swp’). Die folgende Datei ist ein Beispiel für einen solchen Durchlauf.



Frequency sweep by www.dr-jordan-design.de
Sample rate=44100;  FFT length=1024
Average=1
Window type=Blackman; Weighting=none
Sweep time per step=700.0ms
DC filter off

track_freq.

peak [dB]

FFT_freq.

level[dB]

THDN[dB]

THD[dB]

1000.00

-39.63

990.5

-36.95

-18.59

-12.45

2000.00

-33.17

1981.0

-29.91

-20.41

.19.34

3000.00

-33.10

3014.6

-30.19

-22.34

-20.34

4000.00

-37.88

4005.1

-35.12

-11.34

-10.45

5000.00

-49.10

4995.7

-45.42

-15.94

-15.02

6000.00

-33.05

5995.0

-32.61

-12.03

-11.34

7000.00

-42.36

7019.8

-38.21

-17.65

-15.32

8000.00

-51.17

8010.3

-47.06

-16.97

-16.34

9000.00

-64.19

9000.8

-51.16

-19.43

-17.66

10000.00

-64.87

10192.3

-53.87

-22.99

-20.56



Diese Daten können leicht in z.B. Excel importiert werden.

Pegel Durchlauf

Dieses Modul ist ähnlich wie das Frequenzmodul. Hier können Sie den Pegelbereich, die Anzahl der Schritte sowie die Zeit pro Schritt vorgeben. Mit einem solchen Durchlauf kann z.B. bei nichtlinearen Systemen die Abhängigkeit des Klirrfaktors von der Frequenz ermittelt werden. Die Meßwerte werden in die Datei ’level.swp’ geschrieben.

Bitte beachten Sie, daß die Pegeleinstellung beim Signalgenerator digital erfolgt. Jede Pegelabsenkung verringert die Dynamik. Daher werden bei geringen Pegeln das Rauschen und die Verzerrungen im wesentlichen von dem Generator mit der Soundkarte selbst verursacht. Wir empfehlen daher die Verwendung einer 24-Bit Soundkarte mit der 24-Bit Version des Signalgenerators. Sie haben dadurch eine erheblich höhere Dynamikreserve.



Datenprotokoll (data logger)

Dieses Modul ermöglicht Langzeitmessungen mit Protokollierung der Meßwerte. Es kann in Skript basierende automatisierte Umgebungen eingepaßt werden.

In einstellbaren Zeitintervallen protokolliert WinAudioMLS alle Echtzeitmeßwerte in eine Datei. Diese Datei ist textbasiert und kann daher problemlos in andere Programme (z.B. Excel) eingebunden werden.

1kHz Bandsperre

Diese Bandsperre eignet sich für Klirranalysen. Die 1kHz Grundschwingung wird herausgefiltert.

Oktavanalysator zur Lärmmessung (DIN 10052)

WinAudioMLS bietet vielfältige Optionen zur Bewertung von Lärm im Bereich von Gebäuden. Mit WinAudioMLS kann die Wirksamkeit von Schallschutzmaßnahmen überprüft werden. Bereits mit  der Grundversion von WinAudioMLS können vielfältige Messungen durchgeführt werden. Das wichtigste Instrument ist hierbei die Spektralanalyse, die auch mit den hörphysiologischen Kurven "A" oder "C" bewertet werden kann. Mit den Zweikanalfunktionen der PRO EX Version können auch 2 Mikrofone unterschiedlich gewichtet werden. WinAudioMLS kann kalibriert werden, um absolute Schallpegel zu messen.

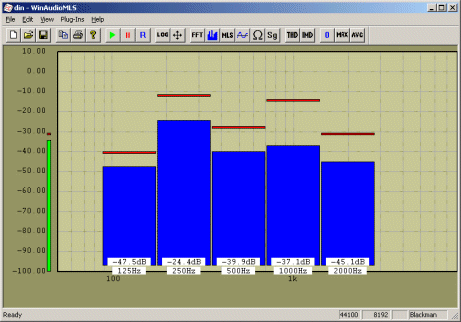

Für spezielle Anforderungen bieten wie ein Modul an, das den Anforderungen der DIN10052 genügt. Hierbei handelt es sich um ein Oktavanalysator mit den Mittenfrequenzen 125, 250,500,1000 und 2000Hz. Jedes Frequenzband verfügt über einen eigenen Spitzenwertspeicher. Die Mittelungszeit ist einstellbar, so daß auch die in der Norm geforderten 30s verwendet werden können.

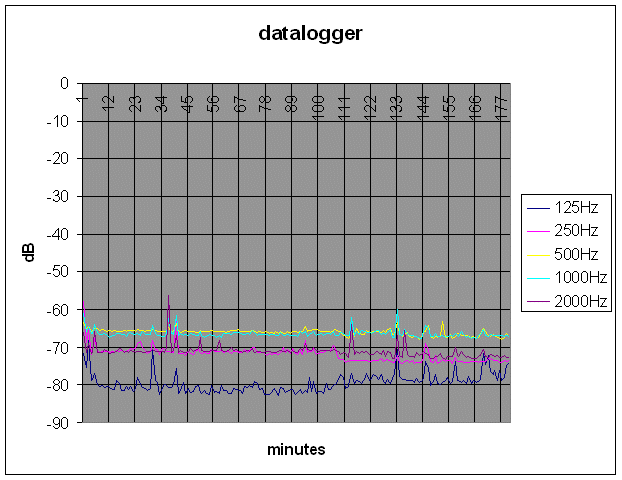

Mit dem Datenlogger-Modul können auch Langzeitmessungen in Gebäuden
durchgeführt werden. Das folgende Beispiel zeigt eine Darstellung der Meßwerte mit Microsoft Excel.



1/3 Oktavanalysator zur Lärmmessung

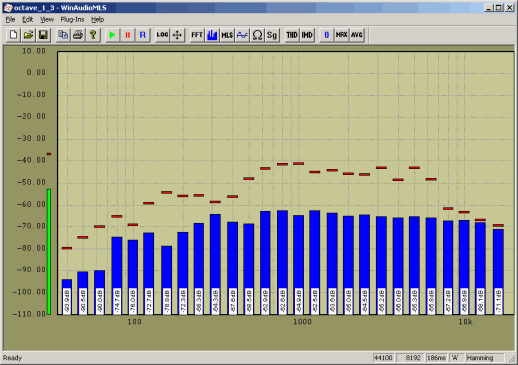

Für eine höhere Frequenzauflösung bieten wir auch einen Terzanalysator an. Zur einfachen Ablesung der Messwerte wird in jedem Band der Pegel direkt angezeigt. In Verbindung mit dem Datenlogger können auch Langzeitmessung in Terzbändern durchgeführt werden.



Nachhallzeit

Der wichtigste Parameter in der Raumakustik ist die Nachhallzeit. Sie ist definiert als die Zeit nach der der Signalpegel unter -60dB, nach Abschalten der Quelle, gesunken ist. Die Nachhallzeit mißt WinAudioMLS mit dem MLS-Verfahren oder Chirpsequenzen. Diese Technik bietet erhebliche Vorteile gegenüber klassischen Impulsmeßverfahren.

Weitere Informationen zur Messung der Nachhallzeit finden Sie hier
