Komplettsystem zur Messung der Sprachverständlichkeit (STI-PA) gemäß DIN 60268-16
NTI AL1 mit STI-PA Option
Elektroakustische Notfallwarnsysteme unterstützten eine schnelle und effiziente Evakuierung von Gebäuden und werden deshalb immer häufiger eingesetzt. Solche Systeme sind daher für die Sicherheit der Gebäude von großer Bedeutung und es werden daher hohe Anforderungen an die Betriebssicherheit solcher Anlagen gestellt. Die Norm DIN/EN 60849 bzw. VDE 0828 für elektroakustische Notfallwarnsysteme definiert die Leistungsanforderungen an diese Anlagen, damit die uneingeschränkte Verfügbarkeit des Systems im Notfall garantiert ist. Diese Norm gilt für Schallverstärkungs- und Schallverteilungssysteme, die in Notfallsituationen eingesetzt werden, um Personen, die sich in einem Bereich innerhalb oder außerhalb eines Gebäudes aufhalten zu veranlassen, diesen Bereich schnell und geordnet zu räumen.
Solche Systeme werden in öffentlichen Zonen eingesetzt, in denen sich Personen befinden, die mit den Fluchtwegen nicht vertraut sind, z.B.:
Einkaufscenter/Verkaufsgeschäfte, Bürogebäude, Schulen, Hotels/Restaurants, Mehrzweckgebäude, Banken, Verwaltungsgebäude, Fabrikations-Hallen, Bahnhöfe, Sportstätten, Kinos
Eine wichtige Eigenschaft solcher Anlagen ist die Sprachverständlichkeit. Es muß sichergestellt sein, daß Durchsagen im Notfall von allen betroffenen Personen verstanden werden können.
Gemäß Norm DIN 60849 / VDE 0828 muß die Verständlichkeit auf der Allgemeinen Verständlichkeitsskala (CIS: Common Intelligibility Scale) größer oder gleich 0.7 sein. Dies entspricht einem STI (Speech Transmission Index) von 0.5.
Aufbau zur Messung der Sprachverständlichkeit
Der Meßaufbau ist sehr einfach. Das Testsignal, das aus speziellem modulierten Rauschen besteht, wird über einen Test-Lautsprecher über das Mikrofon der Notfallanlage eingespeist. An verschiedenen Stellen wird das Signal über ein Meßmikrofon aufgenommen und analysiert. Pro Messpunkt dauert die Messung etwa 15s.

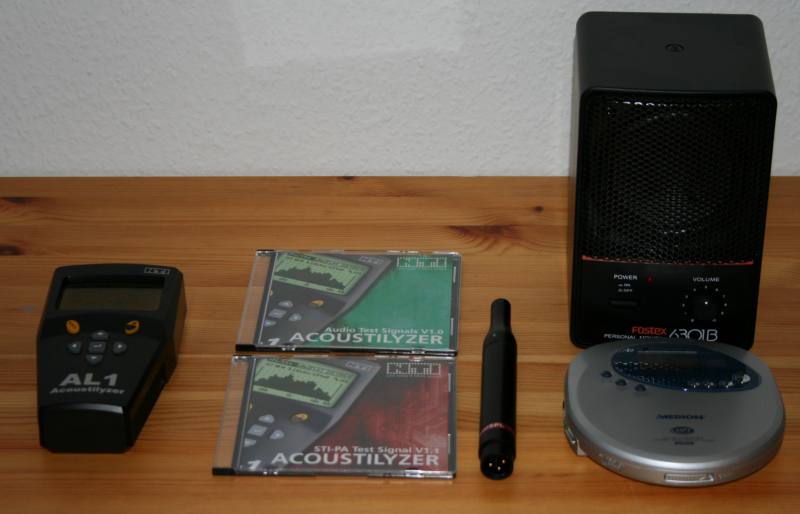

Das Bild zeigt ein vollständiges Meßsystem für STI-PA
Es besteht aus:
- NTI AL1
- NTI Option STI-PA für AL1
- Meßmikrofon NTI Mini SPL
- Aktiver Testlautsprecher mit 10cm Membran
- CD-Spieler zur Signalerzeugung
- CD mit STI-PA Testsignal
Eigenschaften
- Messung von STI-PA gemäß DIN 60268-16
- Schneller und einfacher Meßaufbau
- Unterstützt Meßverfahren über moduliertes Rauschen
Komponenten
Preis
| Beschreibung | ID | Preis (Euro €) |
|---|---|---|
| Komplettsystem NTI zur Messung der Sprachverständlichkeit (STI-PA) gemäß DIN 60268-16 | #10005N | 2199,00 |
Alle Preisangaben sind zzgl. 19% MwSt zzgl Versandkosten
Bitte beachten Sie, das wir solche schlüsselfertigen Komplettsysteme auch vermieten. Weitere Details finden Sie hier.
